2015-09-06(日) 無ければ作る [長年日記]

_ バイク スタンド

VTRの前後ホイルを外すのに、現在のところほぼ出来た(・∀・)

フロント:前輪用スタンド

センター:ジャッキ2本

で支えてるのだけど、イマイチ不安定。

バイク屋さんで使ってるシートレールに横棒通して持ち上げるハードル状のツールを探してた。

今日バイク屋に立ち寄ったので名前を聞いたけど

「バイク用のリジットラックって言ってるけど(・ω・ )モニュ?」

という感じの返事。

ググってもオクでも出てこない。

専用工具に近いので、まともなの買うと高そう。

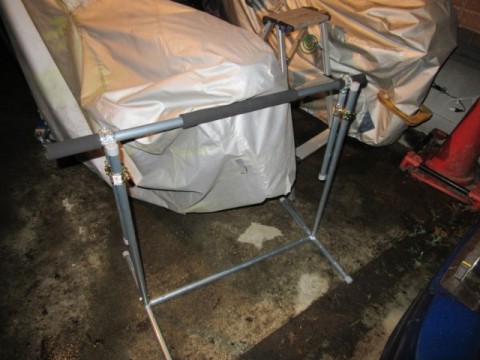

で、帰りのジョイ本で材料になりそうな単管パイプとジョイント類みっけたので早速工作。

加工の手間とご予算の関係で25.4mmのパイプを使ったけど、余裕があれば31mmの方で作ると大型バイクでも行けるかな。

【材料】

・25.4mm×1mのパイプ:5本

・4方向のジョイント:2個

・端部の直角受け金具:2個

・ユニバーサルジョイント:4個

・25mm用スポンジグリップ30cm:2個

・M6×35mmボルトとナット:8セット

・パイプ端面用ゴムキャップ:10個

な感じで合計4,500円ぐらい。

パイプは4本を75cmに切って、25cm4本を脚に。

75cmのウチ、1本は左右の脚を連結する。

2本は垂直の支柱になる。

残りの75cm1本は更に半分に切って、直角受け金具を付けてユニバーサルジョイントで支柱に高さ調整して固定する。*1

ハンドグラインダーでの切断が5回、貫通の穴明けが10回。

加工してない1mの棒は、中心と両端にスポンジを通してシートレールに通す棒にする。ここに掛けて持ち上げる

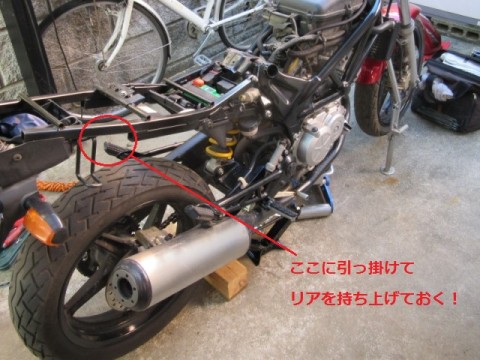

コレで、写真の赤丸のところに引っ掛けてリアを持ち上げれば、今のジャッキより格段に安定するはず。

でも今日はユニバーサルジョイントを買い間違えて2個しか使えないので、目的を果たせず。

200円ぐらいの部品なのに。。。OTL

*1 本当は異径パイプを二重にしてロックピンを通したいけど、中型バイクぐらいなら大丈夫でしょう(^^ゞ

_ バイク 見積もり

ホイルとスイングアーム塗装の見積もり、やっと出した。

BROSのホイルを塗ってくれたところと、新しく見つけたところ。

BROSのホイルの粉体塗装は今でもキレイでなかなかお気に入り。



過去の写真!
After:まぁまぁ綺麗に Before:ばっちぃw さぁ、やるで! 草原w
